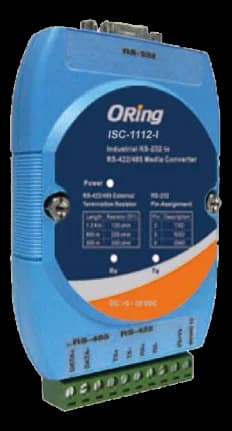

ISC-1112-IConvertitore seriale RS-232 verso RS-422/485 con isolamento 3 kV
- Produttore
ISC-1112-I mette in comunicazione un apparato RS-232 con una linea RS-422 o RS-485, tipicamente per portare uno strumento da banco su un bus multipunto di reparto.
La porta RS-232 si attesta su connettore DB9 mentre il lato differenziale usa una morsettiera, e i due domini restano separati da un isolamento di 3000 VDC che interrompe gli anelli di massa. Il controllo di direzione della linea RS-485 è automatico e non richiede segnali di handshake dedicati.
In sintesi
- Consumo tipico 2,2 W
- Baud rate fino a 115,2 kbps
- Custodia IP30 su guida DIN
Specifiche tecniche
| Interfacce seriali | 1× RS-232 (DB9, femmina) + 1× RS-422/485 (morsettiera 10 pin) |
|---|---|
| Tensione di isolamento | 3000 V |
| Consumo | 2.2 W |
|---|
| Dimensioni | 71.2 × 100.6 × 25.3 mm |
|---|---|
| Montaggio | DIN Rail Mount |
| Grado di protezione IP | IP30 |
|---|---|
| Temperatura di storage | -25–85 °C |
| EMC (emissione/immunità) | FCC Part 15BIEC 61000-4-4 EFTIEC 61000-4-3 RSIEC 61000-4-5 SurgeIEC 61000-4-2 ESDIEC 61000-4-6 CSIEC 61000-4-8 PFMF |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
