IMRAK 310Armadio rack 19″ da parete in kit di montaggio, con accesso a 360°
- Produttore
IMRAK 310 è l'armadietto da parete per gli armadi di piano e le installazioni periferiche, dove lo spazio è poco e il cablaggio va tenuto in ordine. Il kit di montaggio riduce l'ingombro di trasporto e consente l'assemblaggio da parte di una sola persona.
La struttura è composta da due assiemi telaio con copertura superiore e base inferiore; pannelli laterali e coperture sono asportabili e aprono l'accesso ai cavi a 360°. I montanti 19″ anteriori sono regolabili e conformi alle IEC 60297, la portata è di 40 Kg. La porta anteriore, a vetro o in metallo, è reversibile e dotata di serratura.
Dati tecnici
Caratteristiche
- Armadietto per fissaggio a parete
- Disponibile in kit di montaggio, facile da installare
- Struttura del telaio composta da 2 assiemi telaio e 2 coperture (superiore/inferiore)
- Portata fino a 40 Kg
- Montanti a rack 19" anteriori regolabili, interi e conformi alle IEC60297
- Passaggio cavi superiore, inferiore e frontale ottimizzato a 360°
- Porta anteriore a vetro o in metallo con apertura reversibile e serratura
- Pannelli laterali ventilati e facilmente rimovibili
- Possibilità di allestimento di più cabinet affiancati senza kit di accoppiamento
- Predisposizione montaggio set completo di messa a terra in conformità alla normativa EN 60950
Finiture
I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.
- RAL 7016Grigio antracite
- RAL 9005Nero intenso
Configurazioni
Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.
IMRAK® 310 PRIMARY
Versione standard – Porta anteriore a vetro e pannello posteriore con fori di fissaggio
IMRAK® 310 PRIMARY
Versione standard – Porta frontale in metallo e pannello posteriore con fori di fissaggio

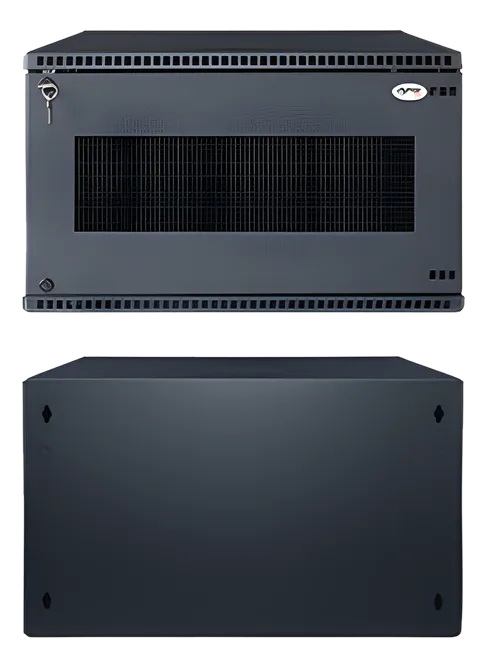

IMRAK® 310 PRIMARY
Versione standard – Porta frontale ventilata in metallo e pannello posteriore con fori di fissaggio

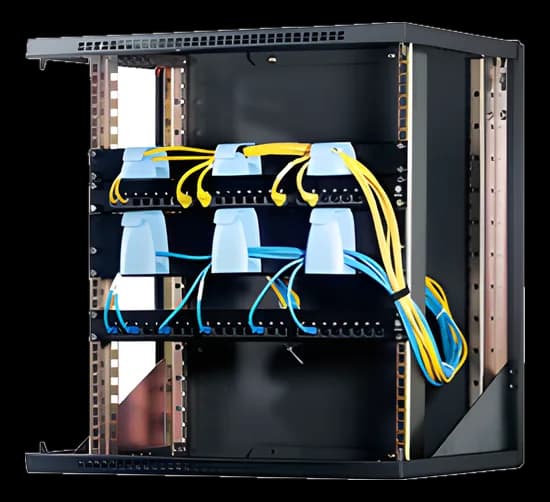

IMRAK® 310 PRIMARY
Versione standard · Telaio interno con esempio cablaggio
Documentazione
Part number armadi
Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.
| Part number | Descrizione | Unità rack | Dimensioni |
|---|---|---|---|
| VT941-287062 | IMRAK 310 Primary cabinet con porta in metallo | 7 U | 600 x 400 mm (L x P) |
| VT941-287064 | IMRAK 310 Primary cabinet con porta in vetro | 7 U | 600 x 400 mm (L x P) |
| VT941-287086 | IMRAK 310 Primary cabinet con porta in metallo | 7 U | 600 x 500 mm (L x P) |
| VT941-287088 | IMRAK 310 Primary cabinet con porta in vetro | 7 U | 600 x 500 mm (L x P) |
| VT968-500231 | IMRAK 310 Primary cabinet con porta ventilata in metallo | 7 U | 600 x 400 mm (L x P) |
| VT941-287070 | IMRAK 310 Primary cabinet con porta in metallo | 12 U | 600 x 400 mm (L x P) |
| VT941-287072 | IMRAK 310 Primary cabinet con porta in vetro | 12 U | 600 x 400 mm (L x P) |
| VT941-287094 | IMRAK 310 Primary cabinet con porta in metallo | 12 U | 600 x 500 mm (L x P) |
| VT941-287096 | IMRAK 310 Primary cabinet con porta in vetro | 12 U | 600 x 500 mm (L x P) |
| VT941-287078 | IMRAK 310 Primary cabinet con porta in metallo | 17 U | 600 x 400 mm (L x P) |
| VT941-287080 | IMRAK 310 Primary cabinet con porta in vetro | 17 U | 600 x 400 mm (L x P) |
| VT941-287102 | IMRAK 310 Primary cabinet con porta in metallo | 17 U | 600 x 500 mm (L x P) |
| VT941-287104 | IMRAK 310 Primary cabinet con porta in vetro | 17 U | 600 x 500 mm (L x P) |
Accessori
I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.
| Foto | Part number | Descrizione |
|---|---|---|
 | 003-200-00002 | Descrizione non ancora disponibile |
 | 003-200-00003 | Descrizione non ancora disponibile |
 | 003-200-00004 | Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko |
 | VA937-598663 | Kit spazzola ingresso cavi |
 | VK385-775723 | Kit anelli doppi in metallo per supporto cavi (10 pz) |
 | VK385-776190 | Kit confezione 50 dadi M6 oscillanti |
 | VK385-776191 | Kit confezione 50 viti e rondelle M6 x 12 mm |
 | VK385-776196 | Kit pannello 1U con ganci in metallo |
 | VK385-776229 | Kit pannello 1U con ganci in plastica |
 | VK385-776232 | Kit anelli singoli in plastica per supporto cavi (10 pz) |
 | VK548-598652 | Gruppo ventilazione |
| VK593-599790 | Kit piano a sbalzo 19" 255 mm | |
| VK593-599791 | Kit piano a sbalzo 19" 400 mm | |
 | VK937-598513 | Kit messa a terra |
 | VT555-500515 | Kit barra di terra in rame 1U 19" con isolatori |
