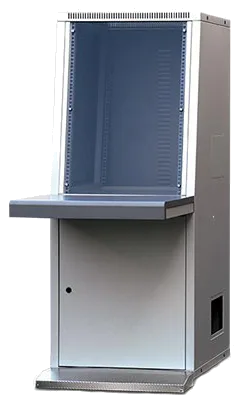

IMCOMConsolle componibile 19″ con unità base 14U e parte superiore inclinata

Produttore

IMCOM è il sistema di consolle delle sale controllo e delle postazioni di supervisione, dove gli apparati a rack e gli operatori condividono lo stesso mobile.

L'unità base ha una parte inferiore da 14U e una parte superiore inclinata con altezze utili da 12U, 16U, 18U e 21U, in due profondità, affiancabile per comporre isole di lavoro. I montanti 19″ sono regolabili sia sul fronte sia sul retro e nella zona superiore sono inclinati, per migliorare l'angolo visuale di monitor e apparati con display. Una parte superiore aggiuntiva aggiunge altri 10U; i piani si personalizzano con fori e aree passacavi.

Richiedi informazioni Specifiche complete ↓

Dati tecnici

Caratteristiche

Configurabile a modulo singolo o in configurazione multipla
Possibilità di ampliare il sistema in qualunque momento
Possibilità di avere le più svariate soluzioni
Fornitura dei moduli già montati
Montanti regolabili 19"
Porta posteriore e anteriore incernierate
Accesso dei cavi attraverso i lati e la base
Installazione di monitor fino a 21"
Combinazioni con angoli di 30°, 45° e 90°
Piano in laminato raggiato all’estremità
Piedini di livellamento
Vasta gamma di accessori

Finiture

I colori di serie. Altre finiture RAL su richiesta dell'ufficio tecnico.

RAL 7035Grigio luce

Specifiche tecniche

Dimensioni	L 600 mm · P 600 / 800 mm

Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

Configurazioni

Come questa serie si può ordinare: le versioni realizzate, con la differenza che le distingue.

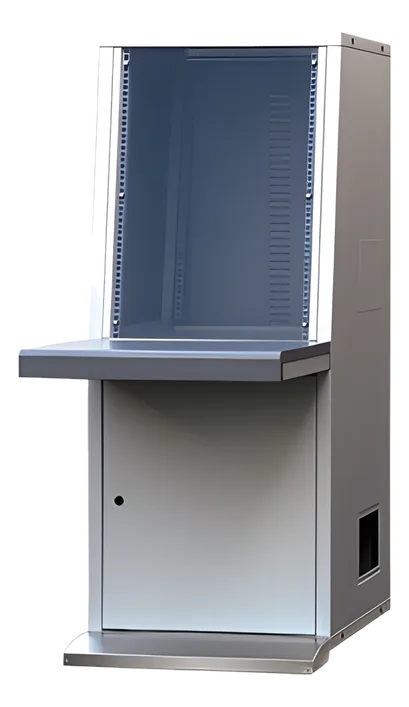

IMCOM PRIMARY
Versione standard · Modulo singolo
IMCOM

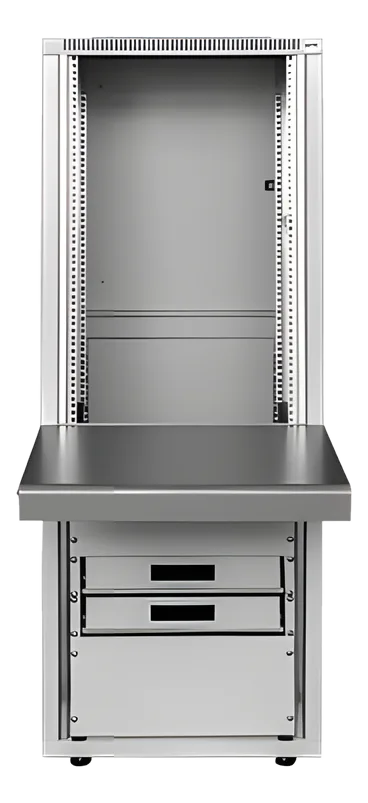

Versione configurata · Modulo singolo con cassetti frontali
IMCOM

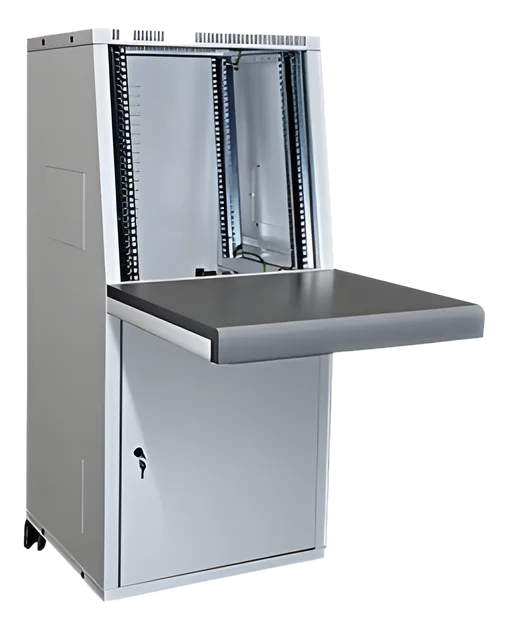

Versione configurata · Modulo singolo con ruote
IMCOM

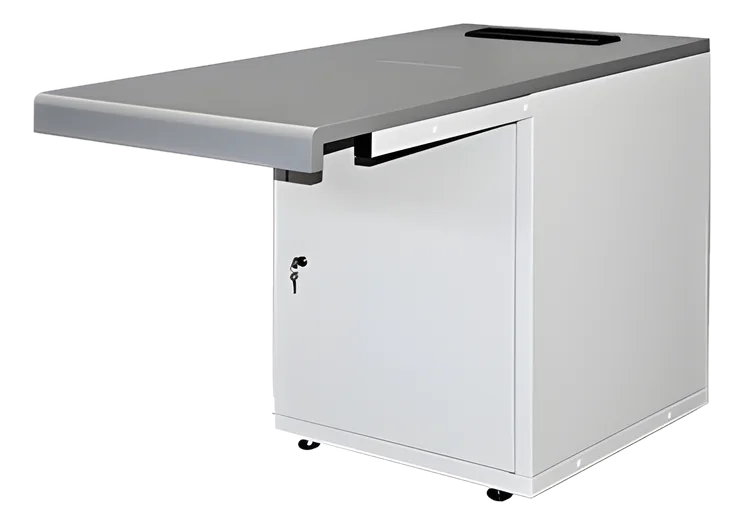

Versione standard · Piano di lavoro
IMCOM

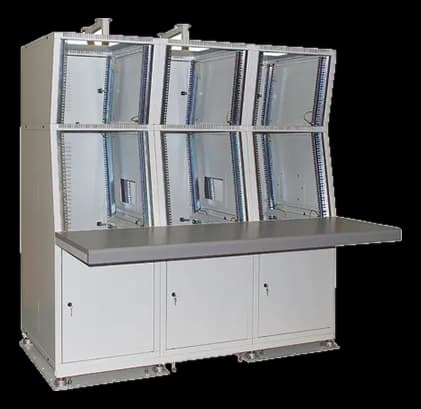

Versione configurata · Gruppo consolle con resilienti e stabilizzatori
IMCOM

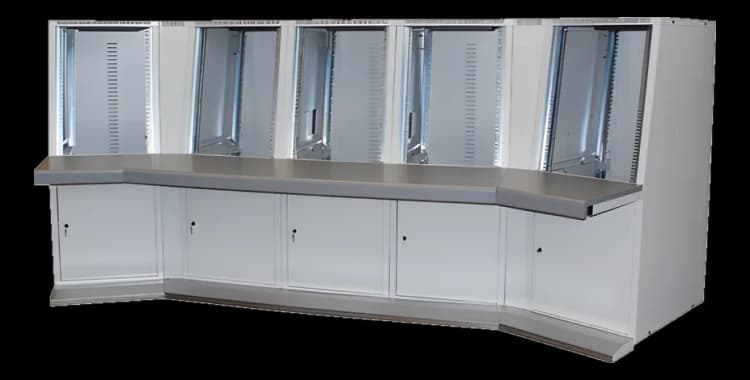

Versione configurata · Gruppo consolle con angoli 30°
IMCOM

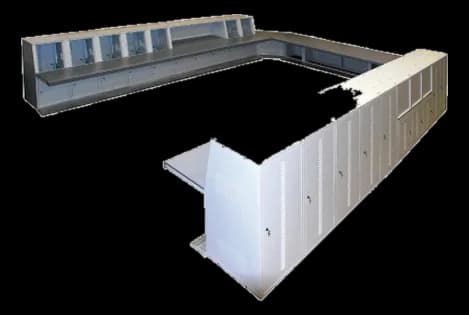

Versione configurata · Allestimento custom per sala di controllo

Documentazione

DatasheetPDF · 231 KB

Part number armadi

Le taglie di questa serie: stesso armadio, altezza, profondità e porta diverse. Ordinate per unità rack e poi per codice.

Part number	Descrizione	Unità rack	Dimensioni
C1140-01	Consolle componibile 600 × 600 mm, altezza 1301 mm, montanti 19" regolabili	14 U	600 × 1301 × 600
C1140-02	Consolle componibile 600 × 600 mm, altezza 1476 mm, montanti 19" regolabili	14 U	600 × 1476 × 600
C1140-03	Consolle componibile 600 × 600 mm, altezza 1563 mm, montanti 19" regolabili	14 U	600 × 1563 × 600
C1140-04	Consolle componibile 600 × 600 mm, altezza 1695 mm, montanti 19" regolabili	14 U	600 × 1695 × 600
C1140-11	Consolle componibile 600 × 800 mm, altezza 1301 mm, montanti 19" regolabili	14 U	600 × 1301 × 800
C1140-12	Consolle componibile 600 × 800 mm, altezza 1476 mm, montanti 19" regolabili	14 U	600 × 1476 × 800
C1140-13	Consolle componibile 600 × 800 mm, altezza 1563 mm, montanti 19" regolabili	14 U	600 × 1563 × 800
C1140-14	Consolle componibile 600 × 800 mm, altezza 1695 mm, montanti 19" regolabili	14 U	600 × 1695 × 800
C1200-01	Angolo 30° per Consolle 12U/600	—	—
C1200-02	Angolo 30° per Consolle 16U/600	—	—
C1200-03	Angolo 30° per Consolle 18U/600	—	—
C1200-04	Angolo 30° per Consolle 21U/600	—	—
C1200-11	Angolo 30° per Consolle 12U/800	—	—
C1200-12	Angolo 30° per Consolle 16U/800	—	—
C1200-13	Angolo 30° per Consolle 18U/800	—	—
C1200-14	Angolo 30° per Consolle 21U/800	—	—
C1210-01	Angolo 45° per Consolle 12U/600	—	—
C1210-02	Angolo 45° per Consolle 16U/600	—	—
C1210-03	Angolo 45° per Consolle 18U/600	—	—
C1210-04	Angolo 45° per Consolle 21U/600	—	—
C1210-11	Angolo 45° per Consolle 12U/800	—	—
C1210-12	Angolo 45° per Consolle 16U/800	—	—
C1210-13	Angolo 45° per Consolle 18U/800	—	—
C1210-14	Angolo 45° per Consolle 21U/800	—	—

Accessori

I codici che si montano su questa serie. Un accessorio può essere compatibile con più serie: qui compare in ognuna. Ordinati per codice.

Foto	Part number	Descrizione
	003-200-00002	Descrizione non ancora disponibile
	003-200-00003	Descrizione non ancora disponibile
	003-200-00004	Presiera rack 19" in Alluminio, 9 prese UNEL BIPASSO, 16A, cavo 2 mt, spina Shuko
	C12ALMST-MT2S	Descrizione non ancora disponibile
	C16ALMST-IL2S	Descrizione non ancora disponibile
	C1133-01	Piano di fondo profondità 600
	C1133-02	Piano di fondo profondità 800
	C1135-01	Complessivo poggiapiedi singolo
	C1135-30	Complessivo poggiapiedi 30°
	C1135-45	Complessivo poggiapiedi 45°
	C1138-01	Laminato singolo consolle
	C1138-02	Laminato doppio consolle
	C1138-03	Laminato triplo consolle
	C1138-04	Laminato quadruplo consolle
	C1138-11	Laminato singolo printer desk/600
	C1138-12	Laminato doppio printer desk/600
	C1138-21	Laminato singolo printer desk/800
	C1138-22	Laminato doppio printer desk/800
	C1160	Gruppo ventilazione
	C1178	Kit coperchio laterale
	C1180-01	Complessivo printer desk profondità 600
	C1180-02	Complessivo printer desk profondità 800
	C1185-01	Complessivo printer desk L profondità 600
	C1185-02	Complessivo printer desk L profondità 800
	C1190-01	Overhead 10U per consolle 12U 600×600
	C1190-02	Overhead 10U per consolle 16U 600×600
	C1190-03	Overhead 10U per consolle 18U 600×600
	C1190-04	Overhead 10U per consolle 21U 600×600
	C1190-11	Overhead 10U per consolle 12U 600×800
	C1190-12	Overhead 10U per consolle 16U 600×800
	C1190-13	Overhead 10U per consolle 18U 600×800
	C1190-14	Overhead 10U per consolle 21U 600×800
	C1195-01	Overhead slop 10U consolle 12U 600×600
	C1195-02	Overhead slop 10U consolle 16U 600×600
	C1195-03	Overhead slop 10U consolle 18U 600×600
	C1195-04	Overhead slop 10U consolle 21U 600×600
	C1195-11	Overhead slop 10U consolle 12U 600×800
	C1195-12	Overhead slop 10U consolle 16U 600×800
	C1195-13	Overhead slop 10U consolle 18U 600×800
	C1195-14	Overhead slop 10U consolle 21U 600×800
	C1201-01	Angolo 30° per printer desk profondità 600
	C1201-02	Angolo 30° per printer desk profondità 800
	C1203-01	Angolo 30° per overhead 12U/600
	C1203-02	Angolo 30° per overhead 16U/600
	C1203-03	Angolo 30° per overhead 18U/600
	C1203-04	Angolo 30° per overhead 21U/600
	C1203-11	Angolo 30° per overhead 12U/800
	C1203-12	Angolo 30° per overhead 16U/800
	C1203-13	Angolo 30° per overhead 18U/800
	C1203-14	Angolo 30° per overhead 21U/800
	C1204-01	Angolo 30° per overhead slop 12U/600
	C1204-02	Angolo 30° per overhead slop 16U/600
	C1204-03	Angolo 30° per overhead slop 18U/600
	C1204-04	Angolo 30° per overhead slop 21U/600
	C1204-11	Angolo 30° per overhead slop 12U/800
	C1204-12	Angolo 30° per overhead slop 16U/800
	C1204-13	Angolo 30° per overhead slop 18U/800
	C1204-14	Angolo 30° per overhead slop 21U/800
	C1211-01	Angolo 45° per printer desk profondità 600
	C1211-02	Angolo 45° per printer desk profondità 800
	C1213-01	Angolo 45° per overhead 12U/600
	C1213-02	Angolo 45° per overhead 16U/600
	C1213-03	Angolo 45° per overhead 18U/600
	C1213-04	Angolo 45° per overhead 21U/600
	C1213-11	Angolo 45° per overhead 12U/800
	C1213-12	Angolo 45° per overhead 16U/800
	C1213-13	Angolo 45° per overhead 18U/800
	C1213-14	Angolo 45° per overhead 21U/800
	C1214-01	Angolo 45° per overhead slop 12U/600
	C1214-02	Angolo 45° per overhead slop 16U/600
	C1214-03	Angolo 45° per overhead slop 18U/600
	C1214-04	Angolo 45° per overhead slop 21U/600
	C1214-11	Angolo 45° per overhead slop 12U/800
	C1214-12	Angolo 45° per overhead slop 16U/800
	C1214-13	Angolo 45° per overhead slop 18U/800
	C1214-14	Angolo 45° per overhead slop 21U/800
	C1240-01	Laminato raggiato con cassetto
	C1240-02	Laminato doppio con cassetti
	C1243-12	Montante superiore max larghezza 12U
	C1243-14	Montante inferiore max larghezza 14U
	C1243-16	Montante superiore max larghezza 16U
	C1243-18	Montante superiore max larghezza 18U
	C1243-21	Montante superiore max larghezza 21U
	C1335-01	Piano fisso 19"/600
	C1335-02	Piano fisso 19"/800
	C1335-11	Piano fisso max larghezza/600
	C1335-12	Piano fisso max larghezza/800
	C3094	Kit messa a terra consolle
	C3095	Kit messa a terra overhead
	VK385-776190	Kit confezione 50 dadi M6 oscillanti
	VK385-776191	Kit confezione 50 viti e rondelle M6 x 12 mm
	VK593-599790	Kit piano a sbalzo 19" 255 mm
	VK593-599791	Kit piano a sbalzo 19" 400 mm
	VT555-500515	Kit barra di terra in rame 1U 19" con isolatori
