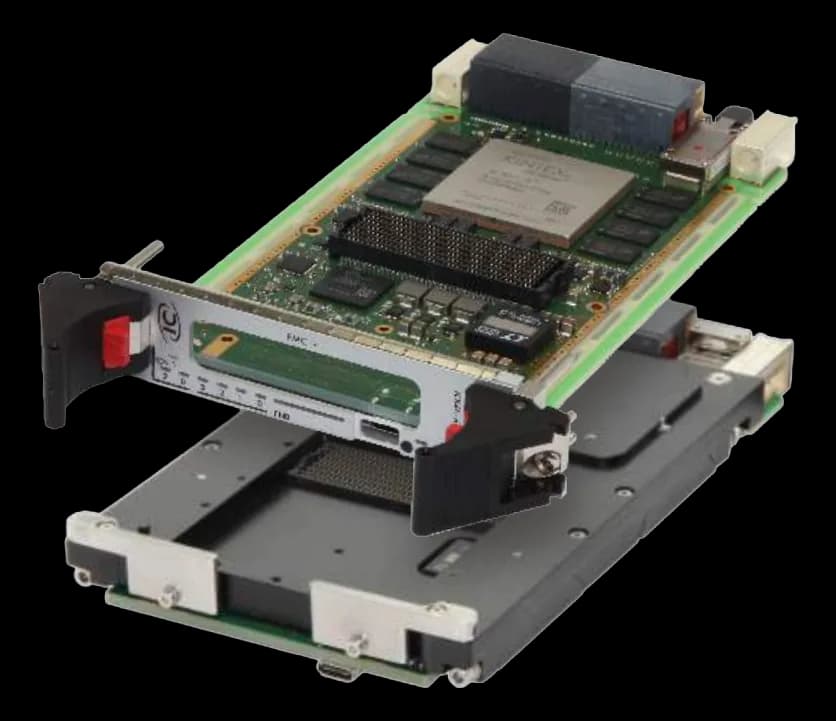

IC-FEP-VPX3fScheda FPGA 3U VPX con AMD Kintex UltraScale
- Produttore
IC-FEP-VPX3f affianca all'FPGA principale un control node AMD Artix-7 (xc7a35t) e un microcontrollore PIC per il system management conforme a VITA 46.11.
La memoria lavora in modalità DDR4-2133 con interfaccia bus FPGA da 2133MB/s; per l'archiviazione dei bitstream sono presenti due QSPI flash da 128 MBytes, più una terza QSPI da 128 MBytes riservata ai dati utente.
Il connettore P2B in standard VITA 66.5 ospita un motore ottico LightConex LC 150G; il sito FMC+ mette a disposizione 80 coppie differenziali e 6 clock di riferimento, mentre 28 GPIO dall'FPGA sono instradati su P2, utilizzabili single-ended o come coppie differenziali.
In sintesi
- Ottica fino a 12.5 Gbps per lane
- Interfaccia multimode a 24 fibre
- Fino a tre porte fabric 4-lane
Specifiche tecniche
| FPGA / elaborazione | 1 * AMD Kintex™ UltraScale™ FPGA |
|---|
| Memoria RAM | 2 * DDR4 banks (up to 4GB each) |
|---|---|
| Tipo RAM | DDR4 |
| RAM massima espandibile | 4 GB |
| Connettori | FMC (VITA 57) |
|---|---|
| Altri I/O | 28 GPIO’s from FPGA on P2, usable as single-ended or differential pairs |
| Funzione della scheda | FPGA |
|---|---|
| Formato modulo | 3U Eurocard |
| Standard architetturale | OpenVPX VITA 65VPX (VITA 46) |
| Interfaccia bus | 2133MB/s |
| Rugged / conformal coating | conformal coating(standard · opzionale) |
|---|
| Temperatura di storage | -45–85 °C(Standard)-45–85 °C(Extended) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
