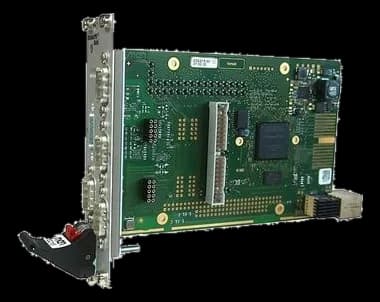

G215Scheda FPGA CompactPCI Serial con interfacce UART, CAN e I/O
- Produttore
G215 è una scheda periferica CompactPCI Serial in formato 3U, conforme alla specifica PICMG CPCI-S.0, la cui personalità è definita da un FPGA Cyclone IV: la configurazione di fabbrica porta sul pannello frontale due UART, due interfacce CAN bus e una porta di I/O digitale.
I livelli fisici supportati comprendono RS232, RS422 e RS485, oltre a HDLC, CAN bus, IBIS e GPS, e le singole interfacce si realizzano con adattatori SA montati a bordo. Il collegamento verso il sistema è un link PCI Express e i LED frontali segnalano lo stato della configurazione FPGA.
In sintesi
- Temperatura operativa da -40 a 85 °C
- Peso di 0,168 kg
- Altitudine operativa fino a 3000 m
Specifiche tecniche
| FPGA / elaborazione | Cyclone IV |
|---|
| Memoria RAM | Up to 64 MB DDR2 SDRAM, FPGA-controlled, e.g., as a buffer memory for more complex4 MB serial Flash for FPGA configuration |
|---|---|
| Tipo RAM | DDR2 |
| Interfacce seriali | RS232RS422RS485 |
|---|
| Funzione della scheda | Comunicazione |
|---|---|
| Standard architetturale | CPCI-S.0cPCI 3U |
| Formato modulo | 3U 8HP |
| Peso | 0.168 kg |
|---|
| Altitudine operativa | -300–3000 m |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -40–85 °C |
| MTBF | 529954 h(IEC/TR 62380) |
| Sistemi operativi | VxWorksLinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
