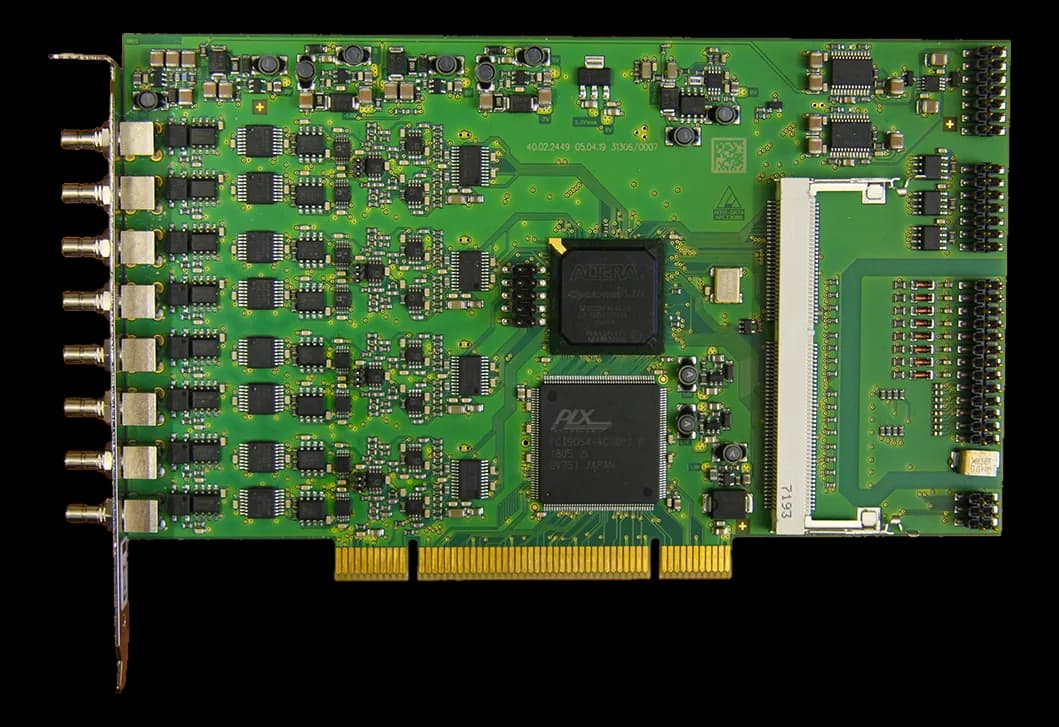

APCI-3600Scheda PCI a 24 bit per sensori ICP con memoria a bordo
- Produttore
Il convertitore delta-sigma del quinto ordine porta il rapporto segnale-rumore oltre 105 dB, valore che rende la scheda adatta alla misura di vibrazione e di grandezze acustiche.
Gli ingressi si configurano via software come single-ended o differenziali e i canali dichiarati variano secondo la versione, in configurazione a 2, 4 oppure 8 ingressi. I connettori coassiali SMB sul pannello raccolgono i segnali di misura.
In sintesi
- Memoria SDRAM da 128 MB a bordo
- Trigger da ingresso digitale dedicato
- Isolamento dichiarato a 1000 V
Specifiche tecniche
| I/O digitale | 8× DI 24 V isolati + 8× DO 24 V isolati (open collector, 50 mA/canale, 300 mA totali PTC) |
|---|---|
| Connettori | 1× D-Sub 15 pin (uscite analogiche)D-SubSMB(front) |
| Canali | 8 channel |
|---|---|
| Counter | 4× ingressi cronometro RS485, 32 bit, max 1 MHz (2 gate) |
| Risoluzione ADC | 24-bit bit |
| Frequenza di campionamento | 2–200 |
| Range ingresso analogico | ±0.5 V±1 V±10 V±5 V |
| Risoluzione DAC | 16-bit (precisione 13 bit) |
| Range uscita analogica | ±10 V |
| Accoppiamento di ingresso | GNDAC(software)DC(software) |
| Campionamento simultaneo | Sì |
| Modalità di trigger | Trigger digitale esterno |
| Specifiche di acquisizione | Convertitore A/D Delta-Sigma del 5° ordine (multibit), uno per canale(misc)Sovracampionamento: 64× fs(sample rate)Ingressi: ±10 V SE / ±5 V diff (gain x1); ±1 V SE / ±0,5 V diff (gain x10)(range)Errore di offset: ±200 µV max (a fs = 2 kHz)(accuracy)Guadagno x1, x10 programmabile via software(accuracy)2 uscite analogiche 16 bit (precisione 13 bit, DAC R-2R): ±10 V, settling 5 µs(output) |
| Isolation | Sì |
| Tensione di isolamento | 1000 V |
| Protezioni I/O | ESD |
| Funzione della scheda | Acquisizione analogica |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32 bit, 3,3/5 V (spec. 2.2 PCISiG)DMA, I/O, IRQ |
| Alimentazione | DC |
|---|
| Dimensioni | 175 × 99 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|
| Sistemi operativi | Linux |
|---|---|
| Driver & SDK | www.addi-data.com/drivers |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
