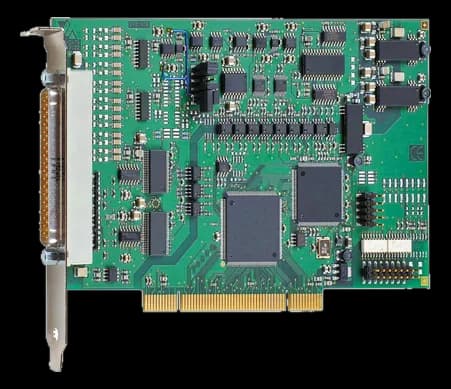

APCI-3120-8-4Scheda PCI a 16 bit con 8 ingressi e 4 uscite analogiche
- Produttore
Gli ingressi accettano scale in tensione programmabili canale per canale e raggiungono 100 kHz di frequenza di conversione, con reiezione di modo comune di almeno 90 dB.
Le uscite analogiche hanno risoluzione a 14 bit e pilotano ±5 mA su un carico capacitivo di 500 pF. La parte analogica è isolata dal bus con 500 V, la sezione digitale a 24 V con 1000 V.
In sintesi
- Protezione da sovratensione a ±40 V
- Connettore aggiuntivo a 16 poli
- Consumo tipico fino a 790 mA
Specifiche tecniche
| I/O digitale | 4× DI 24 V isolati + 4× DO 24 V isolati (5–30 V, 10 mA) |
|---|---|
| Connettori | Connettore N-pin(male)D-Sub(male · front) |
| Canali | 8 channel |
|---|---|
| Risoluzione ADC | 16-bit resolution bit |
| Frequenza di campionamento | 100 |
| Range ingresso analogico | 0-5 V±1 V±2 V0-1 V0-2 V0-10 V±10 V±5 V |
| Risoluzione DAC | 14-bit (13-bit per 0–10 V) |
| Range uscita analogica | ±10 V0-10 V |
| Modalità di trigger | SoftwareTimer internoTrigger digitale esterno(24 V) |
| Specifiche di acquisizione | Ingressi analogici: 0–10 V, ±10 V, 0–5 V, ±5 V, 0–2 V, ±2 V, 0–1 V, ±1 V; 0–20 mA opzionale (programmabili via software per canale)(range)INL ±1 LSB, DNL ±0,5 LSB (ADC)(accuracy)Guadagno PGA x1, x2, x5, x10 programmabile via software per canale(accuracy)Impedenza d'ingresso (PGA): 10¹² Ω / 10 nF single-ended, 10¹² Ω / 20 nF differenziale verso GND(misc)4 uscite analogiche isolate (500 V), 14 bit (13 bit su 0–10 V): ±10 V o 0–10 V via software, ±5 mA, setup 10 µs(output) |
| Isolation | Sì |
| Tensione di isolamento | 500 V through opto-couplers from PC to peripheral(ch sys) |
| Protezioni I/O | Sovratensione(±12 V) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI |
| Interfaccia bus | PCI 32-bit 3.3/5 V acc. to specification 2.1 (PCISIG) |
| Alimentazione | DC V |
|---|---|
| Consumo | 3.54 W(+5 V) |
| Dimensioni | 169 × 99 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|
| Certificazioni | IEC 61010-1 |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
