Blade e Moduli MicroTCA (MTCA.0)

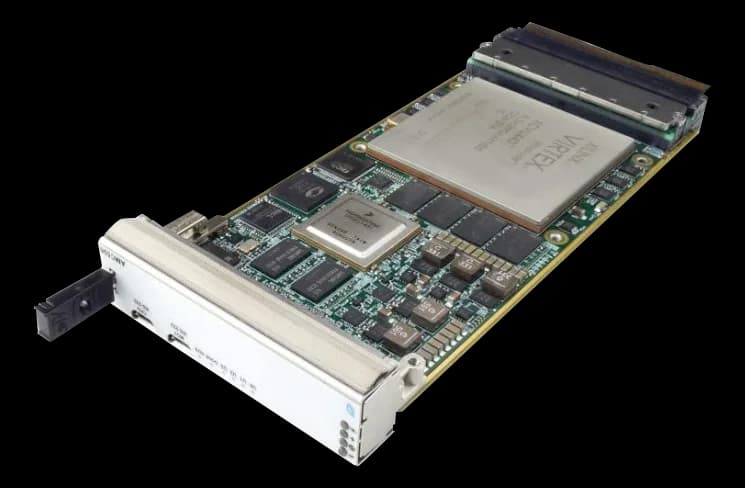

AMC596Modulo FPGA in formato AMC per piattaforme MicroTCA
- Produttore
AMC596 di VadaTech è un modulo a funzione FPGA per piattaforme MicroTCA, censito a catalogo fra i blade e i moduli MTCA.0. In un sistema MicroTCA il modulo occupa uno slot AMC e mette a disposizione la propria logica programmabile come risorsa di elaborazione dello chassis.
Sul piano normativo il modulo è certificato CE, FCC e UL; la temperatura di stoccaggio specificata va da -40 a 85 °C. Il consumo indicativo è di circa 65 W (application specific).
In sintesi
- Memoria DDR4 a bordo
- Boot flash da 128 MB
- Driver per Linux, VxWorks e Windows
Specifiche tecniche
| Memoria RAM | 128 MB of Boot Flash8 GB of DDR4 (single bank of 64-bits) |
|---|---|
| Tipo RAM | DDR4 |
| Porte Ethernet | 40GbE (or 10GbE) on Ports 4-7 and 8-11 (AMC.2)1/10/40GbE |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single full-size |
| Interfaccia bus | 20 SERDES lanes on tongue 2x16 PCIe Gen 3 via Tongue 2, optional PCIe to Ports 12-15, 17-20Micro USB for MGT RS-232 and CPU RS-232 |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle)sì(psu) |
| Potenza alimentatore | 468–936 W |
|---|---|
| Consumo | 65 W |
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | LinuxWindowsVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
