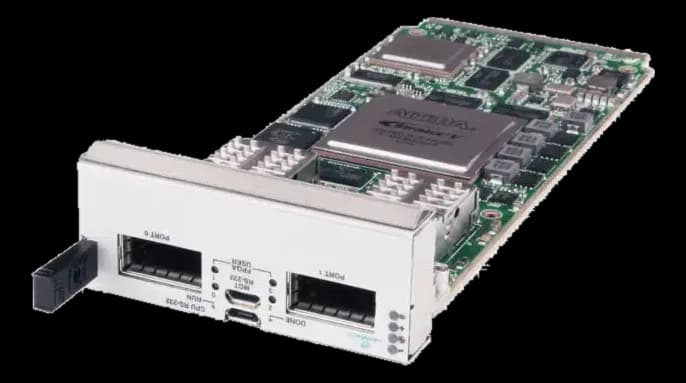

AMC534Modulo AMC FPGA con Ethernet e driver Linux e VxWorks
- Produttore
AMC534 è una scheda AMC a logica programmabile per shelf MicroTCA: l'elaborazione resta dentro il sistema, vicino ai flussi che arrivano dal backplane, e il modulo si presenta al gestore di shelf come qualunque altra risorsa AMC.
Nella scelta fra i moduli FPGA della serie pesano il profilo termico e quello di conformità: lo stoccaggio è dichiarato da -40 a 90 °C e le certificazioni previste sono CE, FCC e UL. Gli indicatori frontali riportano lo stato di gestione e l'attività dei collegamenti, così che lo stato del modulo resti leggibile senza strumenti aggiuntivi. Il supporto ai profili AMC.0, AMC.1, AMC.2 e AMC.4 copre le configurazioni di fabric più diffuse.
In sintesi
- Consumo del modulo 40 W
- 2 porte Ethernet
- Driver per Linux e VxWorks
Specifiche tecniche
| FPGA / elaborazione | Altera Stratix V GT FPGA in FFG-1517 package |
|---|
| Memoria RAM | 0 = No memory; 1 = Reserved; 2 = 4 GB (total) |
|---|
| Porte Ethernet | Dual zQSFP+ ports to the front panelDual 10GbE via FPGA and dual 1000 BaseBX from PPC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMCAMC.4AMC.2 |
| Formato modulo | Single mid-size |
| Interfaccia bus | x4 PCIe interface to the FPGA in addition to its local bus; dual GbE routed to Ports 0 and 1 of the AMCDual micro USB for MGT RS-232 and CPU RS-232; Dual zQSFP+Dual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 40 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | VxWorksLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
