Blade e Moduli MicroTCA (MTCA.0)

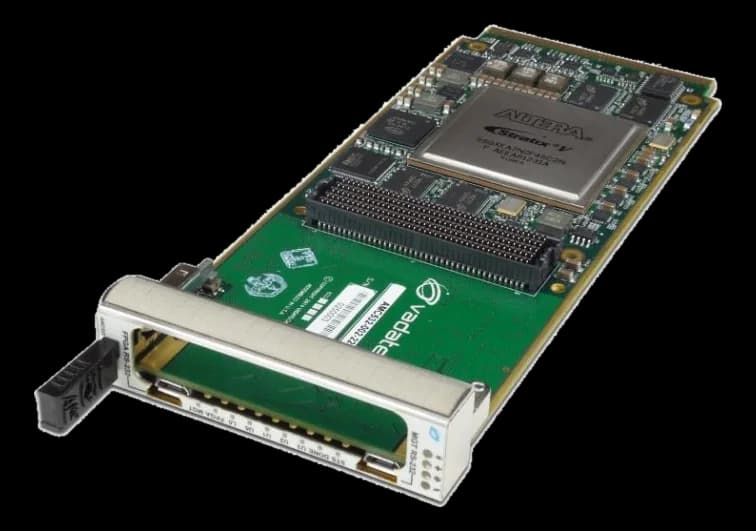

AMC532Modulo AMC con FPGA e mezzanine FMC per shelf MicroTCA
- Produttore
AMC532 è una scheda AMC a larghezza singola destinata agli shelf MicroTCA: porta la logica programmabile dentro il sistema, così che il trattamento del segnale avvenga vicino alla sorgente e non su un host esterno.
L'elemento che lo caratterizza è la sezione di espansione, affidata a una mezzanine conforme a VITA 57: l'interfaccia verso il campo si sostituisce senza cambiare la portante. Il supporto ai profili AMC.0, AMC.1, AMC.2 e AMC.4 lascia libera la scelta del fabric verso il backplane, mentre il campo di stoccaggio va da -40 a 90 °C. Le certificazioni previste sono CE, FCC e UL.
In sintesi
- Consumo del modulo 30 W
- Mezzanine FMC per l'I/O applicativo
- Gestione IPMI 2.0 dal controller
Specifiche tecniche
| FPGA / elaborazione | AMC FPGA based on Altera Stratix® V (5SGXEA) in F1932 package |
|---|
| Porte Ethernet | Dual 10GbE (XAUI) and Dual 1000Base-BX to AMC |
|---|---|
| Connettori | FMC (VITA 57) |
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.4AMCAMC.2AMC.1 |
| Formato modulo | Single mid-size |
| Interfaccia bus | Single FMC slotDual micro USB for MGT RS-232 and FPGA RS-232Dual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 30 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
