AMC529Modulo AMC con doppio DAC e carrier FPGA Virtex-7
- Produttore

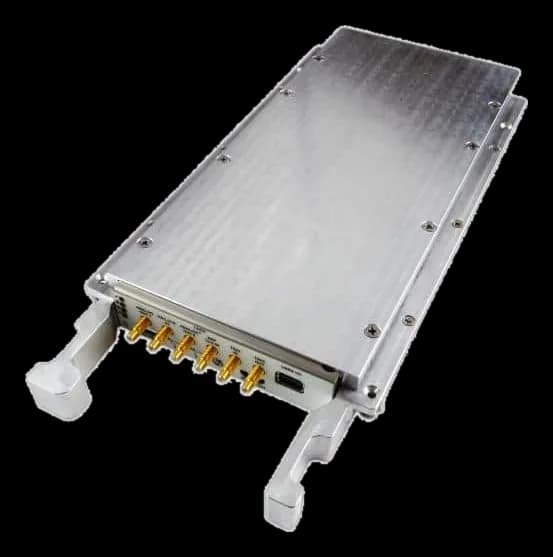

AMC529 è un modulo di generazione a due porte DAC costruito sul carrier FPGA Xilinx Virtex-7 della serie, in formato modulo singolo mid-size conforme ad AMC.0, con uscite analogiche, clock e trigger portati sul pannello frontale.
Le seriali per la gestione e per l'FPGA e le linee di I/O utente completano il pannello. Il consumo tipico è di 35 W e dipende dal firmware caricato; la temperatura di stoccaggio va da -40 a 85 °C ed è prevista anche una versione a raffreddamento per conduzione.
In sintesi
- Quattro LED definibili dall'utente
- Cinque LED di stato generale a bordo
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-7 690T FPGA in FFG-1761 package |
|---|
| Porte Ethernet | Dual GbE |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | Dual x4 via FPGA to AMC or x8Front panel DAC, CLK/TRIGIN, MGT RS-232, FPGA RS-232 and User I/O |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 35 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | Linux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
