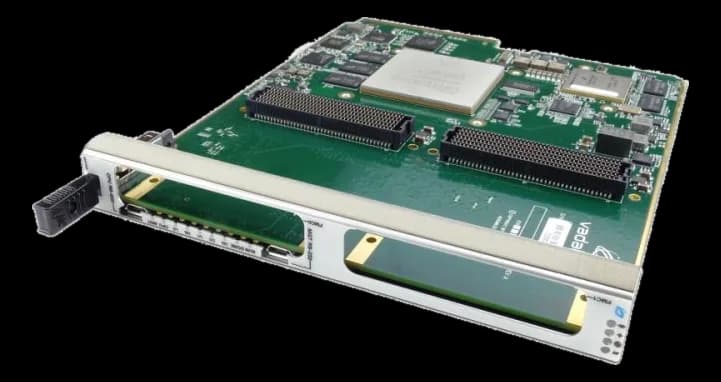

AMC525Carrier FPGA AMC a doppio modulo con due slot FMC
- Produttore
AMC525 è il carrier della serie che ospita due schede FMC sullo stesso modulo, a doppia larghezza in formato mid-size o full-size, con FPGA Xilinx Virtex-7 690T e un banco di DDR3 a 64 bit.
In opzione può montare una CPU QorIQ P2040 quad core a 1,2 GHz con flash di boot e scheda SD, con seriale su LAN e generatore hardware di numeri casuali. Il carrier assorbe circa 20 W senza mezzanine e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Cinque LED di stato generale a bordo
- Doppia 10 GbE verso il backplane
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-7 690T FPGA in FFG-1761 package |
|---|
| Memoria RAM | 0 = 2 GB; 1 = Reserved GB1× bank of DDR3 (64-bit) |
|---|---|
| Tipo RAM | DDR3 |
| Porte Ethernet | Dual 10 GbE via FPGA and Dual 1000-BaseBX from PPC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Interfaccia bus | Dual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 20 W |
|---|
| Dimensioni | 148.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | CEULFCC |
|---|
| Sistemi operativi | VxWorksLinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
