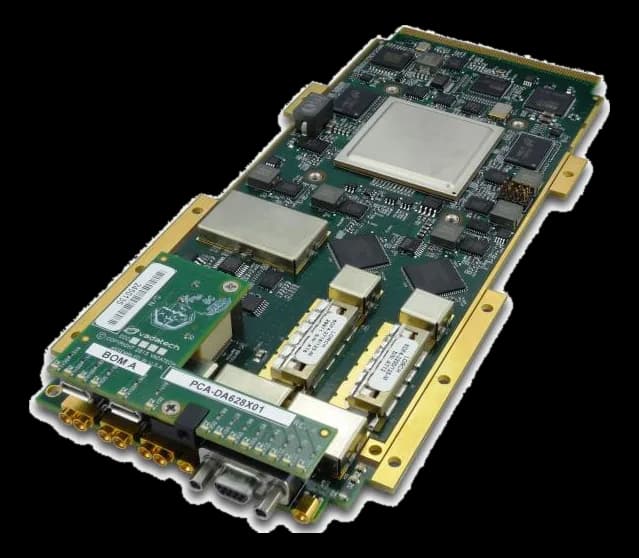

AMC524Modulo AMC con quattro ADC a 16 bit e doppio DAC a 12 bit
- Produttore
AMC524 unisce quattro convertitori AD9653 a 16 bit e 125 MSPS a un doppio DAC AD9915 a 12 bit e 2,5 GSPS, con un FPGA Artix-7 a fare da collante fra acquisizione, generazione e backplane.
A bordo ci sono due banchi di DDR3 per 2 GB complessivi e 1 GB di flash per l'immagine di boot; ingressi e uscite analogiche passano da connettori SMPM sul pannello frontale. Il consumo dichiarato è di 15 W e la temperatura di stoccaggio va da -40 a 85 °C.
In sintesi
- Otto LED definibili dall'utente
- Versione a raffreddamento per conduzione a richiesta
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Formato modulo | Single mid-size |
| Interfaccia bus | FPGA JTAG port via a flex cable; 4 ADC and 2 DAC via SMPM connector; FPGA and IPMI RS-232 via Micro USB; Trigger I/O via SMPMDual GbE per AMC.1Dual x4 via FPGA to AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 15 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Certificazioni | CEFCCUL |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
