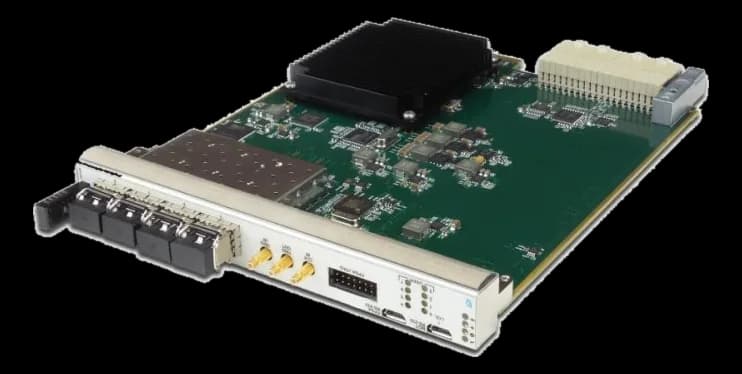

AMC523Modulo AMC MTCA.4 con doppio DAC a 16 bit e 250 MSPS

Produttore

AMC523 genera segnali con due DAC a 16 bit e 250 MSPS basati su dispositivo MAX5878, programmabili dall'utente anche a frequenze di campionamento più basse, e affida elaborazione e formattazione a un FPGA Xilinx Kintex-7 con 2 GB di DDR3.

Il supporto MTCA.4 consente di portare l'I/O sul modulo di transizione posteriore, mentre sul pannello frontale quattro porte SFP+ arrivano a 6,6 Gbps. Il consumo va da 15 a 40 W secondo l'applicazione e la temperatura di stoccaggio va da -40 a 85 °C.

In sintesi

Clock esterno di precisione da backplane o frontale
Porta JTAG selezionabile fronte o backplane
Estrazione a caldo in shelf MicroTCA

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

FPGA / elaborazione	Xilinx Kintex-7 FPGA XC7K410T in FFG900 package

Memoria RAM	2GB of DDR3 memory GB
Tipo RAM	DDR3

Funzione della scheda	FPGA
Standard architetturale	AMC.1AMC.2MTCA.4AMC
Formato modulo	Double mid-size
Interfaccia bus	Dual x4 or single x8 via FPGA to AMC0 = No PCIe; 1 = PCIe on Ports 4-7; 2 = PCIe on Ports 8-11; 3 = PCIe on Ports 4-11x8 PCIe (or dual x4)
Gestione IPMI	2.0
Hot-swap	sì(ejector-handle)
