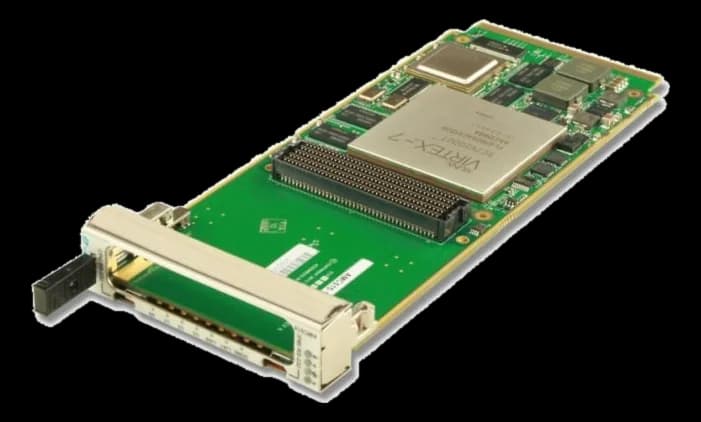

AMC515Carrier FPGA AMC con Virtex-7 XC7V2000T e slot FMC
- Produttore
AMC515 è un carrier per schede FMC secondo VITA 57, costruito attorno a un FPGA Xilinx Virtex-7 XC7V2000T: le porte AMC dalla 4 alla 11 sono instradate verso l'FPGA, così che PCIe, SRIO e XAUI diventino scelte di firmware invece che vincoli di hardware.
A bordo lavora un processore Freescale QorIQ a 1,2 GHz con 2 GB di DDR-III e flash di boot. Il carrier assorbe al massimo 40 W senza mezzanine e la temperatura di stoccaggio va da -40 a 90 °C; il supporto software copre Linux, Windows, Solaris e VxWorks.
In sintesi
- Otto LED definibili dall'utente
- Doppia porta XAUI verso il backplane
- Estrazione a caldo in shelf MicroTCA
Specifiche tecniche
| FPGA / elaborazione | Xilinx Virtex-7 XC7V2000T in 1925 package |
|---|
| Porte Ethernet | Dual 1000-BaseBX from PPC |
|---|
| Funzione della scheda | FPGA |
|---|---|
| Standard architetturale | AMC.1AMC.2AMC.4AMC |
| Gestione IPMI | 2.0 |
| Hot-swap | sì(ejector-handle) |
| Consumo | 40 W |
|---|
| Dimensioni | 73.5 × 180.6 mm |
|---|
| Temperatura di storage | -40–90 °C |
|---|
| Certificazioni | ULFCCCE |
|---|
| Sistemi operativi | WindowsLinuxSolarisVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
