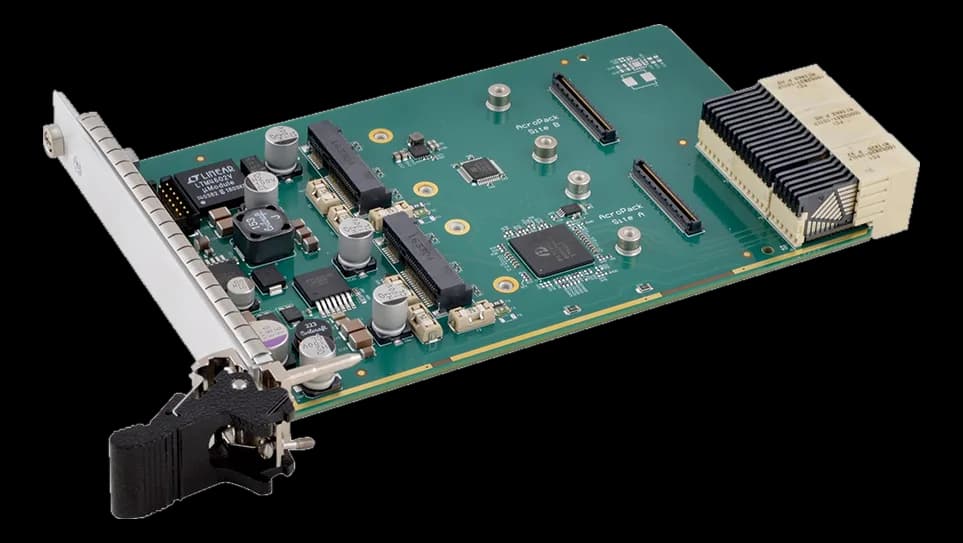

ACPS3320Carrier card 3U CompactPCI Serial per due moduli AcroPack o mini PCIe
- Produttore
ACPS3320 di Acromag è una carrier card in formato 3U CompactPCI Serial 4HP, con dimensioni di 100 × 160 mm e un peso di 163 g. Ogni sito ospitato è servito da un collegamento PCIe x1 e il sito B mette a disposizione anche un'interfaccia USB 2.0; verso il sistema la scheda è conforme alle specifiche PICMG CPCI-S.0 R2.0 e PCI Express 2.1.
L'intervallo di temperatura operativa va da -40 a 85 °C con flusso d'aria di 200 LFM; lo stoccaggio è specificato da -55 a 125 °C e l'umidità relativa dal 5 al 95% senza condensa. Sul piano EMC ha immunità EN 61000-6-2 ed emissioni EN 61000-6-4 Classe A.
In sintesi
- Conformal coating su richiesta
- Driver Linux, Windows e VxWorks
Specifiche tecniche
| Storage | removable 2.5 inch solid state drive(2.5-SATA) |
|---|
| Connettori | CHAMP(68-pin dual CHAMP)Connettore N-pin(Two 68-pin 0.8mm Connectors) |
|---|
| Isolation | Sì |
|---|
| Funzione della scheda | Carrier |
|---|---|
| Standard architetturale | AcroPackCPCI-S.0 |
| Formato modulo | 3U 4HP |
| Interfaccia bus | x1 Edge connector interface32-bit interface to the 2GB of LPDDR4 main memoryBoth AcroPack modules have a PCIe x1 link Operating / Storage Temperature Range ACPS3320-RTM: Rear transition module, 68-pin CHAMP |
| Consumo | 5 W |
|---|
| Dimensioni | 100 × 160 × 4 mm |
|---|---|
| Rugged / conformal coating | Conformal coating available on request |
| Temperatura operativa | -40–85 °C |
|---|---|
| Temperatura di storage | -55–125 °C |
| Certificazioni | CE |
|---|
| Sistemi operativi | VxWorksLinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
