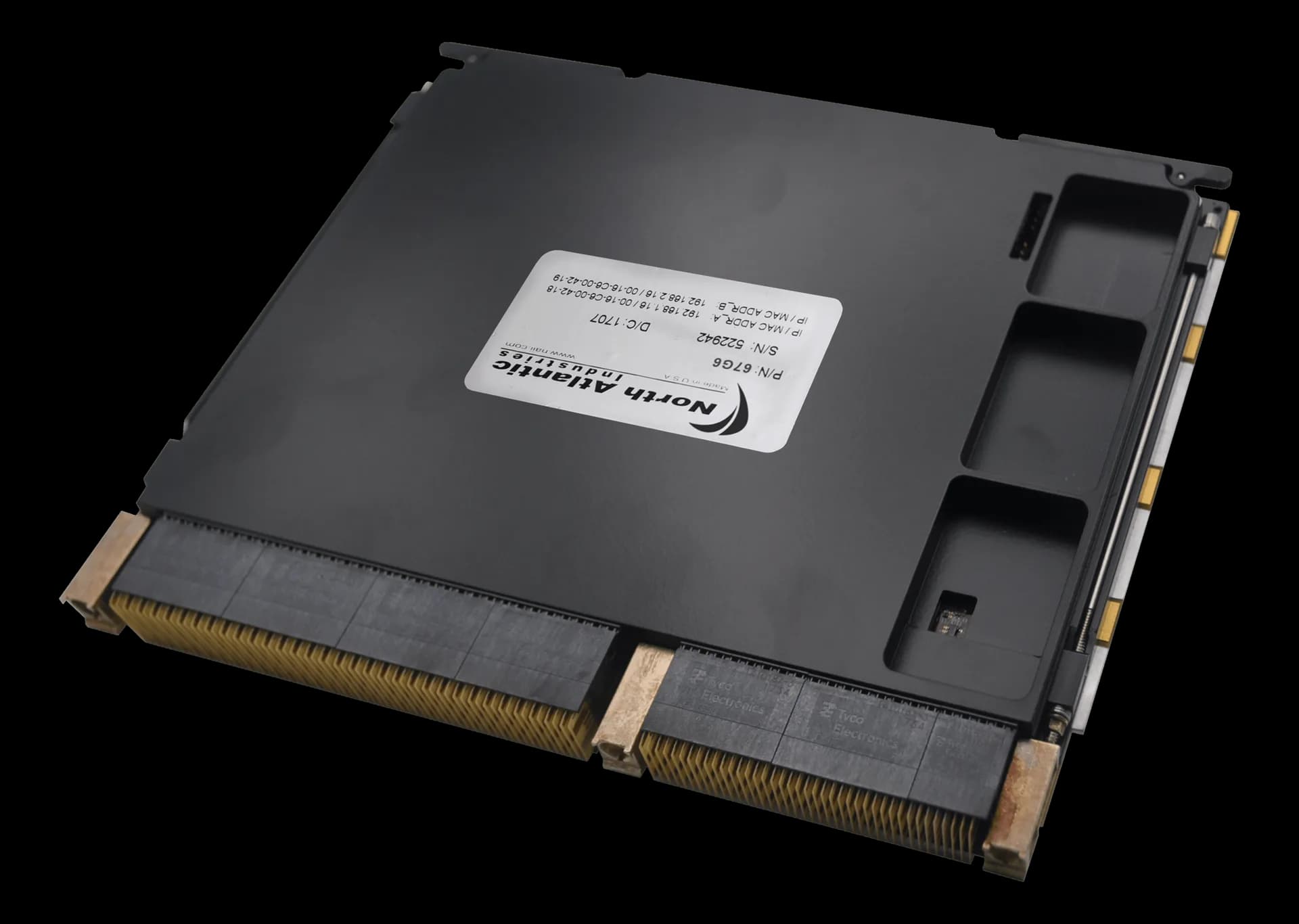

67G6Scheda OpenVPX VITA 65 con ARM Cortex-A53 e DDR4 ECC
- Produttore
Il 67G6 è una scheda NAI conforme al profilo OpenVPX VITA 65, pensata per i sistemi modulari in cui calcolo, I/O e comunicazione condividono lo stesso backplane.
Il controllo è affidato a un processore ARM Cortex-A53 con memoria DDR4 dotata di ECC; il software di bordo può essere Linux oppure VxWorks.
La scheda pesa 0.454 kg e dichiara una temperatura di stoccaggio da -55 a 105 °C.
In sintesi
- Processore ARM Cortex-A53 con watchdog integrato
- Memoria DDR4 con supporto ECC
- Disponibile in versione commerciale o rugged
Specifiche tecniche
| Processore | ARM® Cortex®-A53 processor |
|---|---|
| FPGA / elaborazione | 1 - Xilinx Zynq UltraScale+ |
| Watchdog | Sì |
| Memoria RAM | NVMRO2 GB DDR4 + ECC |
|---|---|
| Supporto ECC | Sì |
| Tipo RAM | DDR4 |
| Storage | 32 GB SATA |
|---|
| Porte Ethernet | 2x 10/100/1000 Base-T or 1000Base-KX EthernetDual Gig-E port option(s) are available and defined (See Part Number Designation section)(opzionale) |
|---|---|
| Connettori | Connettore N-pin(male · front) |
| Altri I/O | J1 - J6 pin-23 is System (SYS) GND (referenced to card power/system ground). |
| Funzione della scheda | I/O analogico e digitaleAvionica (ARINC / MIL-STD-1553) |
|---|---|
| Formato modulo | 6U doppio Eurocard |
| Standard architetturale | VPX (VITA 46)OpenVPX VITA 65 |
| Profilo OpenVPX | SLT6-PER-4U-10.3.3(slot)MOD6-PER-4U-12.3.3-2(module) |
| Piani backplane | four PCIe ver 2.0 Ultra-Thin pipes (2 x1 end point, 2 x1 direct to module)2x 10/100/1000Base-T, or 2x 1000Base-KX(control)2 x1 PCIe (end point only) 2 x1 PCIe (direct to module)(fabric)2 x1 PCIe (end point only), or 2 x1 PCIe direct to module(data) |
| Interfaccia bus | PCIe |
| Dimensioni | 233.7 × 160 mm |
|---|---|
| Peso | 0.454 kg |
| Rugged / conformal coating | Commercial: 0º C to 70º C, Rugged: -40º C to 85º C |
| Temperatura operativa | 0–55 °C |
|---|---|
| Temperatura di storage | -55–105 °C |
| Sistemi operativi | VxWorksLinux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
