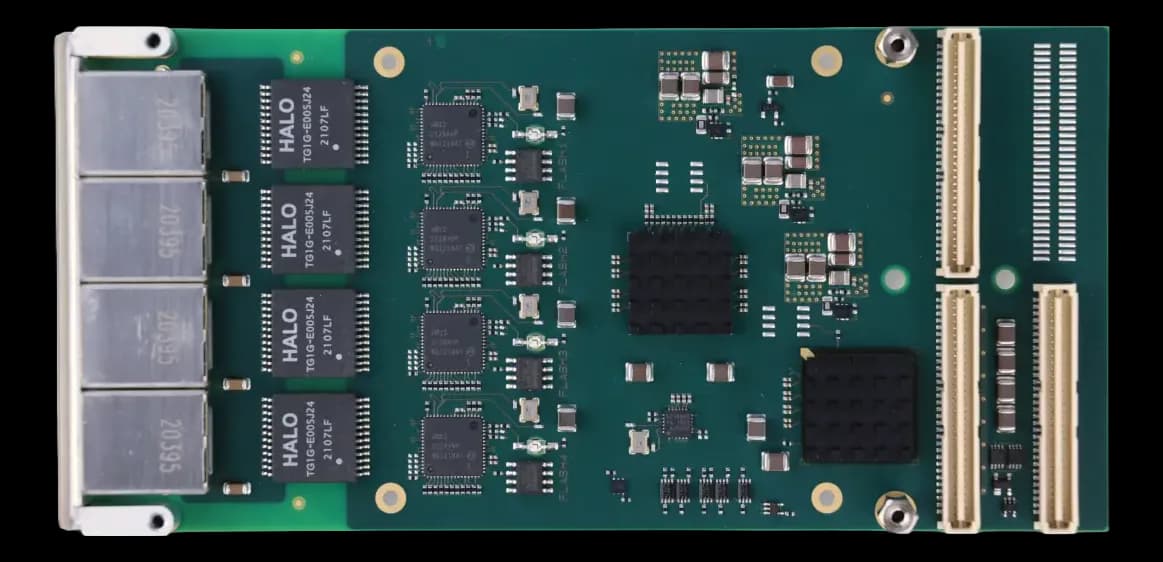

Scheda TPMC895 vista dall'alto con quattro porte Ethernet RJ45 schermate sul lato sinistro, quattro trasformatori HALO, due dissipatori neri e tre connettori sul lato destro

TPMC895Modulo mezzanine PMC Ethernet 1000BASE-T con controller Intel I210IT

Produttore
Configurazioni: 5 configurazioni disponibili

TPMC895 è un modulo mezzanine PMC che fornisce due o quattro canali Ethernet isolati galvanicamente a 10/100/1000 Mbit/s, basato sul controller Intel I210IT. Un bridge PCI-X 2.0a opera fino a 133 MHz, mentre una memoria flash da 16 Mbit supporta l’avvio PXE e iSCSI. Il modulo supporta il protocollo Precision Time Protocol IEEE 1588/802.1AS e il traffic shaping AVB IEEE 802.1Qav, con I/O anteriore RJ45 o I/O posteriore P14 e un intervallo di temperatura di funzionamento compreso tra −40 e 85 °C.

In sintesi

Ponte PCI-X 2.0a fino a 133 MHz
PXE e iSCSI boot via flash 16 Mbit
IEEE 1588/802.1AS Precision Time Protocol
IEEE 802.1Qav AVB traffic shaping
Front I/O RJ45 o Back I/O P14

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

Connettori	Two/Four RJ45 connectors or Back I/O P14 connector
Porte Ethernet	100Base-TX · V1 and V2 PTP frame format · Capable to perform auto negotiation algorithm for best link parameters10, 100 and 1000 Mbit/s transmission rates

Canali	24

Standard architetturale	PMC
Funzione della scheda	Ethernet
Interfaccia bus	PCI 3.0 (up to 66 MHz) and PCI-X 2.0a (up to 133 MHz) compliant interface

Dimensioni	Standard single-width (149 mm x 74 mm)
Peso	0.069–0.085 kg

Temperatura operativa	-40–85 °C
Temperatura di storage	-40–85 °C
MTBF	389000 h(variante TPMC895-30R)427000 h(variante TPMC895-10R)587000 h(variante TPMC895-11R)593000 h(variante TPMC895-20R)679000 h(variante TPMC895-21R)
