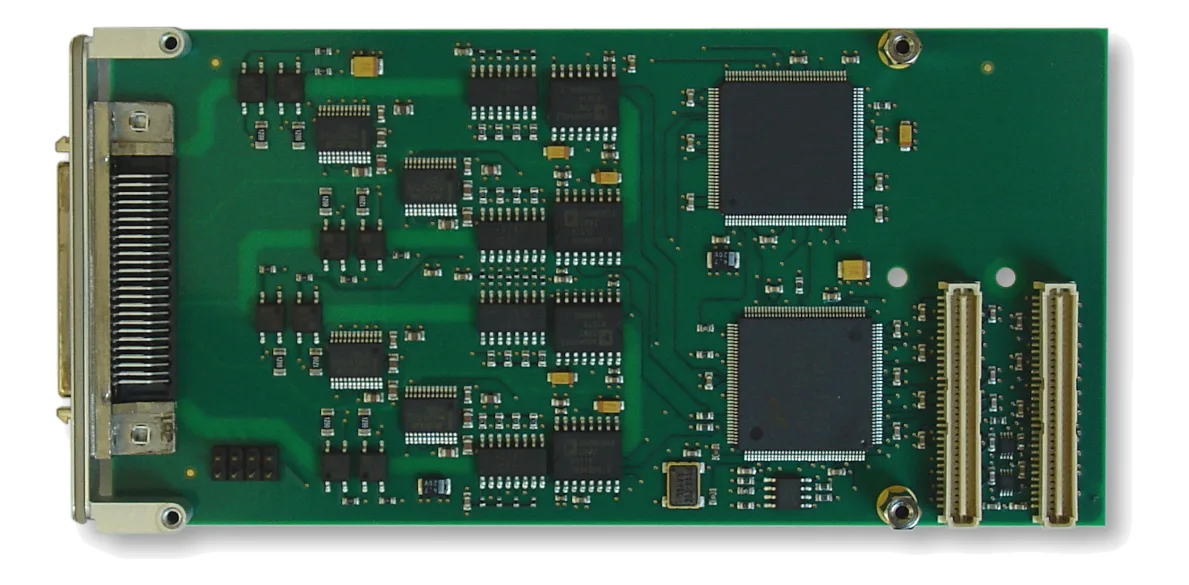

TPMC470Modulo mezzanine PMC seriale a 4 canali, raffreddato ad aria
- Produttore
- Configurazioni
- 1 configurazioni disponibili
TPMC470 è un modulo mezzanine in formato PMC per comunicazione seriale. Il modulo vive sul sito PMC di una scheda carrier — SBC o scheda portante — e ne estende l'I/O verso gli apparati collegati.
Il raffreddamento è ad aria e la temperatura dichiarata è -40~85 °C sia in esercizio sia in stoccaggio: il modulo non impone quindi requisiti di magazzino diversi da quelli di impianto.
Le versioni della famiglia si identificano dal suffisso di ordinazione, per esempio TPMC470-10R.
In sintesi
- 4 canali seriali
- Peso 0,075 kg
- Raffreddamento ad aria
Specifiche tecniche
| Connettori | SCSI-2 (HD50)(AMP# 787395-5) |
|---|---|
| Interfacce seriali | RS485/RS422(MAX3161E)270(MAX3161E)Software selectable RS232, RS422, RS485 full duplex, RS485 half duplex(full/half · MAX3161E) |
| Canali | 4 channel |
|---|---|
| Isolation | Sì(ch ch) |
| Isolamento & segnale | Programmable Termination for RS422/RS485(software) |
| Protezioni I/O | ESD |
| Counter | General Purpose 16 bit Timer/Counter |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | 5V and 3.3V |
| Consumo | 1–4.75 W |
|---|
| Dimensioni | 149 × 74 mm |
|---|---|
| Peso | 0.075 kg |
| Raffreddamento | Air-cooled (ad aria, classe VITA) |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -40–85 °C |
| MTBF | 694000 h(GB · MIL-HDBK-217F Notice 2) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TPMC470-10R |
