TPMC376Modulo mezzanine PMC seriale a 4 canali, conduction-cooled
- Produttore
- Configurazioni
- 1 configurazioni disponibili

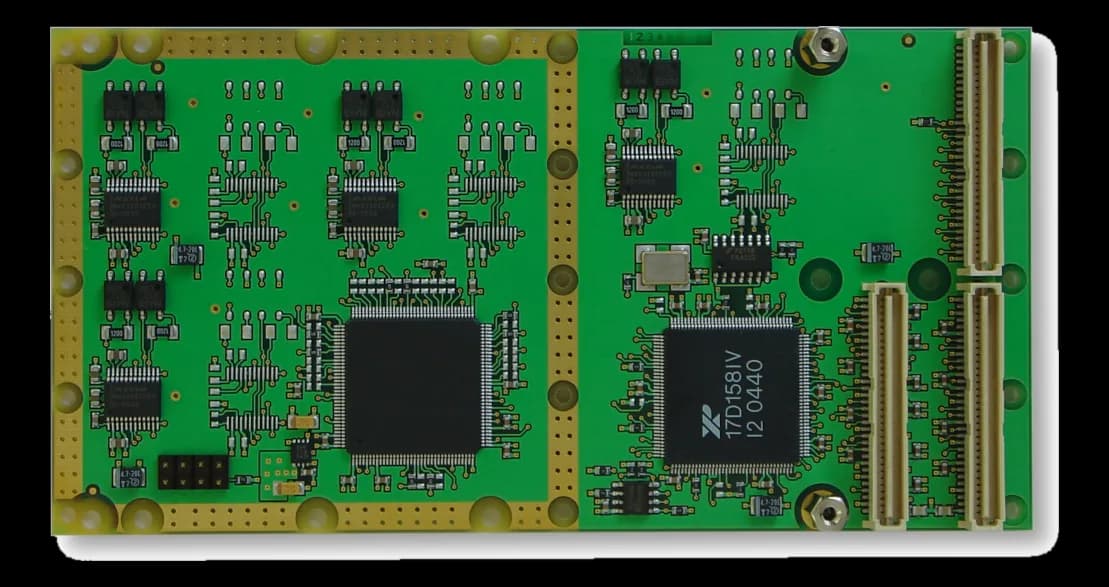

TPMC376 è un modulo mezzanine in formato PMC per comunicazione seriale. La scheda carrier ne alimenta il sito mezzanine e ne raccoglie il bus; il modulo aggiunge le porte seriali senza consumare uno slot del cestello.
Il profilo termico è l'asse che lo caratterizza: temperatura operativa dichiarata -40~85 °C e raffreddamento per conduzione verso la scheda ospite, senza ventole sul modulo.
Le versioni della famiglia si identificano dal suffisso di ordinazione, per esempio TPMC376-10R.
In sintesi
- 4 canali seriali
- Raffreddamento conduction-cooled
- Peso 0,052 kg
Specifiche tecniche
| Connettori | Mezzanine P14/P15/P16 |
|---|---|
| Interfacce seriali | Software selectable RS232, RS422, RS485 full duplex, RS485 half duplex(full/half · MAX3161E)584SR/232SR(MAX3161E) |
| Canali | 4 channel |
|---|---|
| Isolamento & segnale | Programmable Termination for RS422/RS485(software) |
| Protezioni I/O | ESD |
| Counter | General Purpose 16 bit Timer/Counter |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | PCI Rev. 2.3 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling Voltage5V and 3.3V |
| Dimensioni | 143.75 × 74 mm |
|---|---|
| Peso | 0.052 kg |
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
| Temperatura di storage | -55–125 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| TPMC376-10R |
