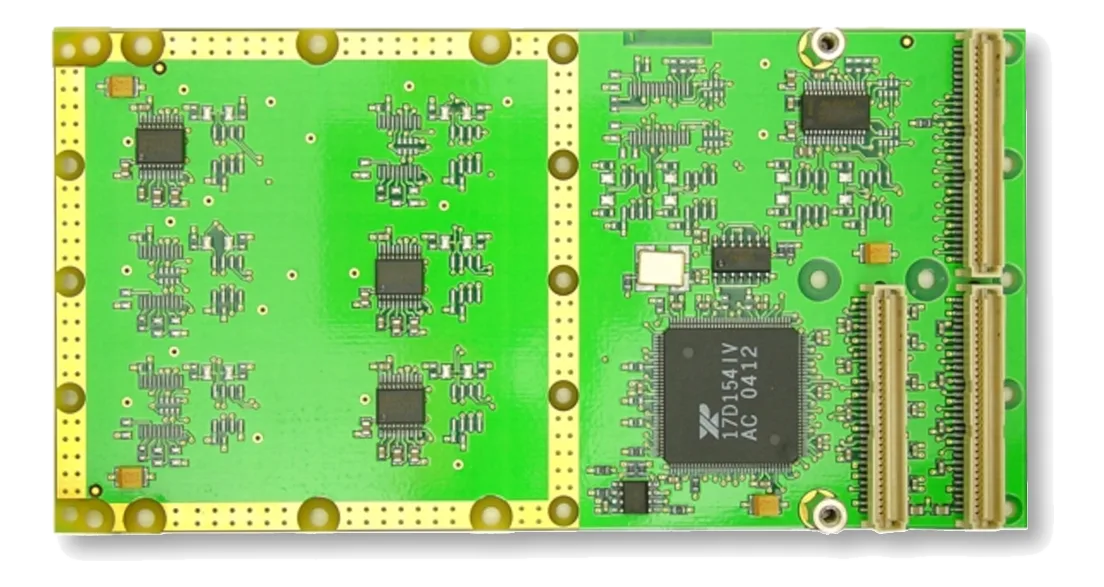

TPMC372Modulo mezzanine PMC seriale a 4 canali, conduction-cooled
- Produttore
- Configurazioni
- 3 configurazioni disponibili
TPMC372 è un modulo mezzanine in formato PMC per comunicazione seriale. Il sito PMC della scheda carrier fornisce bus e alimentazione; il modulo porta le porte seriali verso il campo senza occupare uno slot di backplane. L'elemento che lo distingue è la combinazione fra raffreddamento per conduzione e temperatura operativa -40~85 °C, compatibile con cabinet chiusi e applicazioni su mezzi mobili. Le configurazioni della famiglia differiscono per consumo e MTBF; un esempio di ordinazione è TPMC372-10R.
In sintesi
- 4 canali seriali
- Consumo 0,15 W
- Peso 0,052 kg
Specifiche tecniche
| Connettori | Mezzanine P14/P15/P16 |
|---|---|
| Interfacce seriali | 4 RS232 (1 Full Modem)(MAX3225E (or equivalent)) |
| Canali | 4 channel |
|---|---|
| Protezioni I/O | ESD(RS232)ESD(HBM · RS422) |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | Seriale |
| Interfaccia bus | PCI Rev. 2.3 compliant, 33 MHz / 32 bit PCI, 3.3V and 5V PCI Signaling Voltage |
| Consumo | 0.15 W |
|---|
| Peso | 0.052 kg |
|---|
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.
| Configurazione (PN) | Consumo(W) | MTBF(h) |
|---|---|---|
| TPMC372-10R | 0.15 | 740000 |
| TPMC372-11R | 0.2 | 650000 |
| TPMC372-12R | 0.18 | 710000 |
