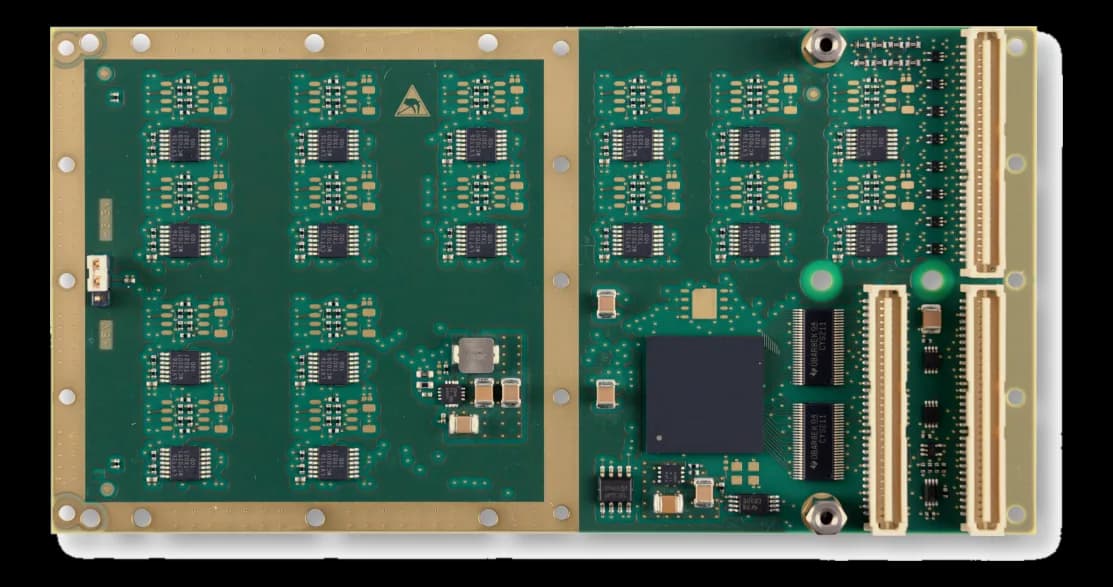

TPMC321Modulo mezzanine PMC di I/O analogico/digitale a 64 canali
- Produttore
- Configurazioni
- 3 configurazioni disponibili
TPMC321 è un modulo mezzanine in formato PMC per I/O analogico/digitale. La scheda carrier fornisce bus e alimentazione, il mezzanine porta le linee di ingresso e uscita verso il campo: è l'approccio usato quando l'I/O deve restare sulla stessa scheda del processore. L'asse che lo caratterizza è la tenuta ambientale: costruzione conduction-cooled e temperatura operativa -40~85 °C, condizione compatibile con armadi non climatizzati e installazioni mobili. Le configurazioni della famiglia differiscono per consumo; un esempio di ordinazione è TPMC321-10R.
In sintesi
- 64 canali di I/O
- Protezione ESD sull'I/O
- Peso 0,053 kg
Specifiche tecniche
| Connettori | Mezzanine P14/P15/P16 |
|---|
| Canali | 64 channel |
|---|---|
| Protezioni I/O | ESD |
| Standard architetturale | PMC |
|---|---|
| Funzione della scheda | I/O analogico e digitale |
| Consumo | 0.2 W |
|---|
| Peso | 0.053 kg |
|---|
| Raffreddamento | Conduction-cooled |
|---|---|
| Temperatura operativa | -40–85 °C−40~85(opzionale) |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
Le colonne mostrano solo ciò che cambia tra le configurazioni: il resto della scheda vale per tutta la famiglia.
| Configurazione (PN) | Isolamento & segnale | Consumo(W) | MTBF(h) |
|---|---|---|---|
| TPMC321-10R | — | 0.2–1 | 350000 |
| TPMC321-11R | 120 Ω | 0.25–3.5 | 891000 |
| TPMC321-12R | 100 Ω | — | 846000 |
