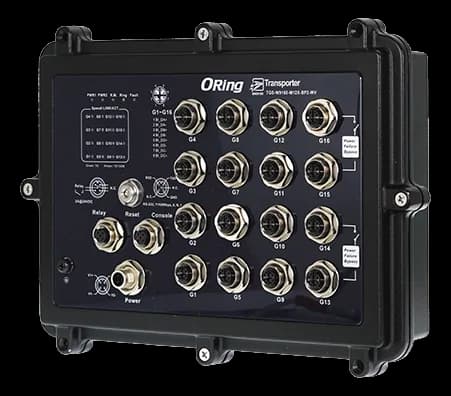

TGS-W9160-M12X-BP2-WV-IP54Switch managed 16x GbE M12 con certificazione EN 50155 per rolling stock
- Produttore
Il TGS-W9160-M12X-BP2-WV-IP54 è uno switch Ethernet gestito con 16 porte Gigabit su connettori M12 e grado di protezione IP54, orientato all'impiego a bordo di veicoli ferroviari e mezzi di trasporto dove sono richieste connessioni resistenti a vibrazioni e umidità.
La conformità EN 50155 e il set esteso di prove EMC (IEC 61000-4) qualificano l'apparato per l'ambiente rolling stock. Il budget PoE di 2000 W consente l'alimentazione di terminali e telecamere direttamente dalle porte, mentre l'ingresso ridondante con range 24~110 V si adatta alle diverse tensioni di batteria di bordo.
In sintesi
- Certificato EN 50155 per rolling stock
- 16 porte Gigabit su connettori M12
- Budget PoE fino a 2000 W
- Ridondanza ad anello, recovery 30 ms
Specifiche tecniche
| Porte rame (RJ45/M12) | 16 |
|---|---|
| Connettori | M12 |
| PoE | 802.3at PoE+802.3af PoE |
| Budget PoE | 2000 W |
| Interfacce seriali | This means primary terminal line.(console · terminal-block) |
| Gestione | Managed |
|---|---|
| Velocità porte rame | 10/100/1000 Gigabit |
| Protocolli di ridondanza | O-ChainMRPMSTPRSTPERPS (ITU-T G.8032)O-Ring |
| Standard Ethernet | IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3u, IEEE 802.3x |
| Modalità di forwarding | Store-and-forward |
| Banda di switching | 32 Gbps |
| Latenza di switching | 7 us |
| Throughput | 23.808 Mpps |
| Tabella MAC | 8192 address |
| Jumbo frame | 9.6 KB |
| Buffer di pacchetto | 4 Mbit |
| Code di priorità | 8 queue |
| VLAN supportate | 4095 vlan |
| Gruppi multicast IGMP | 128 group |
| Tempo di recovery | 30 ms |
| Alimentazione | 24–110 V |
|---|---|
| Ingresso ridondante | Sì |
| Consumo | 16–17 W |
| Relè di allarme | Sì(3A@24VDC) |
| Montaggio | DIN Rail Mount |
|---|---|
| Dimensioni | 280 × 55 × 200 mm |
| Peso | 2.247 kg(net) |
| Temperatura operativa | -40–75 °C |
|---|---|
| Grado di protezione IP | IP54 |
| Temperatura di storage | -40–85 °C |
| MTBF | 203099 h(Telcordia SR-332) |
| Garanzia del produttore | 5 year |
| Settori certificati | Ferroviario |
|---|---|
| Certificazioni | EN 50155 |
| EMC (emissione/immunità) | IEC 61000-4-5 SurgeIEC 61000-4-6 CSIEC 61000-4-8 PFMFFCC Part 15BCISPR 32EN 55032EN 55035IEC 61000-4-2 ESDIEC 61000-4-3 RSIEC 61000-4-4 EFT |
| Sicurezza elettrica | EN 62368-1 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
