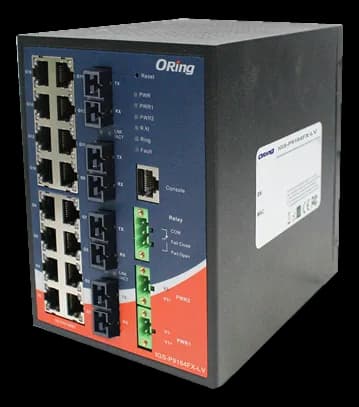

IGS-P9164FX-SS-SC-LVSwitch managed 16 GbE + 4 fibra single-mode con certificazioni ferroviarie e substation
- Produttore
IGS-P9164FX-SS-SC-LV è uno switch Ethernet gestito per reti industriali con montaggio DIN-rail o a parete. Le 4 porte in fibra single-mode 100Base-FX con connettore SC coprono collegamenti fino a 30 km con link budget di 19 dB su lunghezza d'onda 1310 nm.
Le certificazioni EN 50155, IEC 61850-3, IEEE 1613 e IEC 62443 ne definiscono l'impiego in ambito ferroviario, in sottostazioni elettriche e in infrastrutture con requisiti di cybersecurity. I protocolli di ridondanza ad anello garantiscono un tempo di recovery di 30 ms.
In sintesi
- Fibra single-mode fino a 30 km
- Recovery ad anello in 30 ms
- Banda di switching 40 Gbps
- Ingresso di alimentazione ridondante
Specifiche tecniche
| Porte rame (RJ45/M12) | 16 |
|---|---|
| Porte fibra (SFP/FX) | 4 |
| Velocità fibra | 100/1000Base-X |
| Tipo fibra | Single-mode |
| Interfacce seriali | RS-232 in RJ45 connector with console cable. 115200bps, 8, N, 1 |
| Standard fibra | 100Base-FX |
| Connettore fibra | SC |
| Distanza fibra | 30 km |
| Lunghezza d'onda | 1310 nm |
| Link budget | 19 dB |
| Potenza ottica TX/RX | -8 dBm(max)-15 dBm(min)0 dBm(saturation · max)-34 dBm(sensitivity · min) |
| Gestione | Managed |
|---|---|
| Velocità porte rame | 10/100/1000 Gigabit |
| Protocolli di ridondanza | Open-RingMRPMSTPRSTPO-RingO-Chain |
| Standard Ethernet | IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3u, IEEE 802.3x |
| Modalità di forwarding | Store-and-forward |
| Banda di switching | 40 Gbps |
| Latenza di switching | 7 us |
| Tabella MAC | 8192 address |
| Jumbo frame | 9.6 KB |
| Buffer di pacchetto | 4 Mbit |
| Code di priorità | 8 queue |
| Gruppi multicast IGMP | 128 group |
| Tempo di recovery | 30 ms |
| Alimentazione | 12–48 V(LV) |
|---|---|
| Ingresso ridondante | Sì |
| Consumo | 19.3 W(HV)21 W(LV) |
| Relè di allarme | Sì(1A@24VDC) |
| Montaggio | Wall MountDIN Rail Mount |
|---|---|
| Dimensioni | 115 × 154 × 159 mm |
| Peso | 2.205 kg(HV)1.769 kg(LV) |
| Temperatura operativa | -40–85 °C |
|---|---|
| Grado di protezione IP | IP30 |
| Temperatura di storage | -40–85 °C |
| MTBF | 196356 h(LV) |
| Garanzia del produttore | 5 year |
| Settori certificati | Ferroviario |
|---|---|
| Certificazioni | IEC 61850-3IEEE 1613IEC 62443EN 50155 |
| EMC (emissione/immunità) | IEC 61000-4-5 SurgeIEC 61000-4-8 PFMFCISPR 32IEC 61000-4-4 EFTEN 55032IEC 61000-4-6 CSIEC 61000-4-3 RSIEC 61000-4-2 ESDEN 55035EN 55024FCC Part 15B |
| Sicurezza elettrica | EN 62368-1EN 60950-1 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
