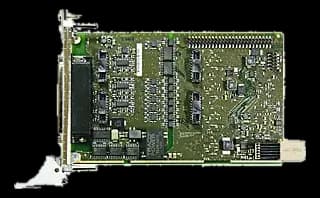

CPCIs-1711Scheda CompactPCI Serial con I/O RS422, TTL e 24 V
- Produttore
CPCIs-1711 è una scheda di ingressi e uscite in formato CompactPCI Serial, conforme alla specifica PICMG CPCI-S.0, che mette insieme tre famiglie di segnale sulla stessa scheda: differenziali RS422, ingressi a 24 V e linee TTL.
I canali differenziali possono lavorare come ingressi o come uscite e la scheda integra quattro moduli funzione programmabili. La separazione galvanica dichiarata è di 1000 V e i segnali arrivano su un connettore D-Sub a 78 poli, affiancato da un connettore aggiuntivo a 50 poli.
In sintesi
- Temperatura operativa da -40 a 85 °C
- Dimensioni 160 × 100 mm
- Peso di 0,19 kg
Specifiche tecniche
| FPGA / elaborazione | Processing of up to 5 MHz signals(signal processing) |
|---|
| Interfacce seriali | 5 MHz (up to 20 MHz on request)(opzionale) |
|---|---|
| Connettori | D-Sub(male)D-Sub(female · front)D-Sub(female)Pin header(pin header ST3 (50-pin, "TTL I/O" functi)Connettore N-pin(50-pol. Pfostenstecker ST3 (Funktion „TT) |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | CPCI-S.0 |
| Formato modulo | 3U 4HP |
| Interfaccia bus | PCI Express according CompactPCI Serial specification PICMG CPCI-S.0 R1.0 |
| Dimensioni | 160 × 100 mm |
|---|---|
| Peso | 0.19 kg |
| Temperatura operativa | -40–85 °C |
|---|---|
| Temperatura di storage | -40–85 °C |
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
